旋转球型套筒补偿器

旋转球型套筒补偿器

【品牌归属】:海陆航 【生产能力】:单台、批量、非标订做 【应用范围】:化工、石油、冶金、钢厂、电厂、船舶等 【金属材料】:Q235、Q345、304、316L、各类特殊材料 【非金属类】:非金属织物蒙皮、氟橡胶胶布、玻璃纤维布等

咨询电话:0523-88899977邮箱:bwg@hailuhang.com
获取优惠报价 在线咨询设备

产品中心

PRODUCT CENTER

在线咨询

产品介绍



本产品是用于热网管道位移补偿装置,主要由内外管和密封填料及弹簧压紧装置构成。其特征在于弹簧压紧法兰与内管之间以高精密加工手段达到之间配合间隙小,本实用新型两至三只组合使用吸收补偿热网管道的轴向位移和轴向推力。产品密封性好,无须停产维护,而且产品采用精密加工,使产品零件之间配合更合理,装配更精确,保证了产品同心度,产品承受角向、横向位移能力大大提高,稳定性好,提高了产品的安全性和密封性。

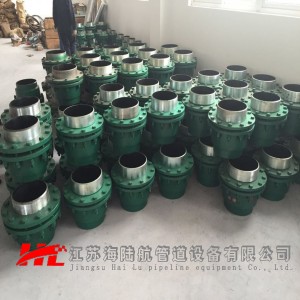

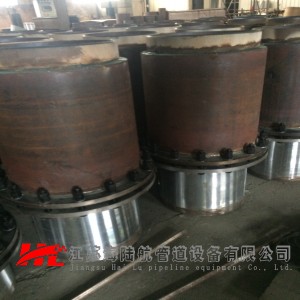

  旋转补偿器是热力管道热膨胀补偿方面的一种新型补偿器。旋转补偿器的构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成,安装在热力管道上需两个以上组对成组,形成相对旋转吸收管道热位移,从而减少管道之应力。
  旋转补偿器的优点:
  (1)、补偿量大,可根据自然地形及管道强度布置,最大一组补偿器可补偿500m管段;
  (2)、不产生由介质压力产生的盲板力,固定支架可做得很小,特别适用于大口径管道;
  (3)、密封性能优越,长期运行不需维护;
  (4)、投资大大节约;
  (5)、设计计算方便;
  (6)、旋转补偿器可安装在蒸汽地埋管和热水地埋管上,可大量节约投资和提高运行安全性。
  旋转补偿器在管道上一般按150~500m安装一组(可根据自然地形确定),有十多种安装形式,可根据管道的走向确定布置形式。采用该型补偿器后,固定支架间距增大,为避免管段挠曲要适当增加导向支架,为减少管段运行的摩擦阻力,在滑动支架上应安装滚动支座。

性能特点

本产品是用于热网管道位移补偿装置,主要由内外管和密封填料及弹簧压紧装置构成。其特征在于弹簧压紧法兰与内管之间以高精密加工手段达到之间配合间隙小,本实用新型两至三只组合使用吸收补偿热网管道的轴向位移和轴向推力。产品密封性好,无须停产维护,而且产品采用精密加工,使产品零件之间配合更合理,装配更精确,保证了产品同心度,产品承受角向、横向位移能力大大提高,稳定性好,提高了产品的安全性和密封性。
  旋转补偿器是热力管道热膨胀补偿方面的一种新型补偿器。旋转补偿器的构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成,安装在热力管道上需两个以上组对成组,形成相对旋转吸收管道热位移,从而减少管道之应力。
  旋转补偿器的优点:
  (1)、补偿量大,可根据自然地形及管道强度布置,最大一组补偿器可补偿500m管段;
  (2)、不产生由介质压力产生的盲板力,固定支架可做得很小,特别适用于大口径管道;
  (3)、密封性能优越,长期运行不需维护;
  (4)、投资大大节约;
  (5)、设计计算方便;
  (6)、旋转补偿器可安装在蒸汽地埋管和热水地埋管上,可大量节约投资和提高运行安全性。
  旋转补偿器在管道上一般按150~500m安装一组(可根据自然地形确定),有十多种安装形式,可根据管道的走向确定布置形式。采用该型补偿器后,固定支架间距增大,为避免管段挠曲要适当增加导向支架,为减少管段运行的摩擦阻力,在滑动支架上应安装滚动支座。

工作原理

 球形补偿器主要应用于管道拐弯处,主要依靠球体的角位移来吸收或补偿管道一个或多个方向上的横向位移。
  球形补偿器具有补偿量大,无盲板力,对固定管架的作用力小,在主固定管架的强度设计时,不需要考虑盲板力。密封采用可注组合密封技术,实现长期可靠密封。
  球形补偿器应两只或叁只为一组配套使用,方能用于吸收或补偿管道的横向位移。单只球形补偿器没有补偿能力,可作管道万向接头使用。
  球形补偿器主要应用于城市集中供热管道、热电厂蒸汽管道、电站大型锅炉送粉和排灰管道、冶金行业的高沪送风(气)管道和各种冷却管道、其它需要考虑热胀冷缩的各种管道等。
  球形补偿器主要技术参数:
    工作压力0.6~4.0MPa,
    工作温度:-50~350℃,
    适用介质:热水、冷却水、蒸汽及其它气(液)体和气固(煤粉、煤灰等)二相混合物等。

技术参数

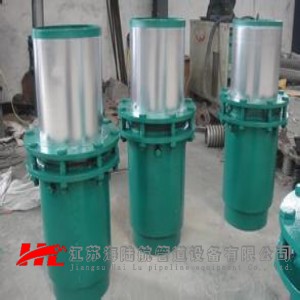

 套筒补偿器称管式伸缩节、管道伸缩器,是热流体管道的补偿装置,主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。
  套筒补偿器适用于介质工程压力≤4.5MPa,介质温度-190℃~630℃。
  套筒补偿器采用新型的密封材料柔性石墨,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点。
  套筒补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经特殊处理,在盐水、盐溶液等环境下耐腐蚀性能好,比奥氏体不锈钢高50倍以上。同时,多年后因磨损导致密封效果减弱时,在弹簧张力的压力下自动修补而不影响继续使用。套筒式补偿器对氯离子含量无要求,特别适用于介质或周围环境氯离子超标的系统上。
  套筒补偿器分单向型和双向型补偿结构,双向型特点是不论介质从补偿器何端流入,其补偿器两端的滑动套筒总是自由滑动,达到双向补偿作用,增大补偿量。
  直埋型套筒式补偿器能直埋于地下,安装时可不设置维修井,工程造价低。 套筒补偿器适用于直线铺设的管道,由内套、外套、止回注料组合、尾套、填料腔、导向轴承等组成。
  套筒补偿器结构特点:
    (1)通过内套沿管道轴线方向中相对的滑移运动,吸收管道的热态伸长的冷热缩短,来释放管道的热应力。
    (2)特种密封剂通过止回注料咀注入,使内处套之间在平衡的密封压力下实现滑动密封。
    (3)依靠导向轴承承受管道的侧向力,实现内、处套相对运动的高同轴度,防止擦伤电镀内套,使管道运行状态下的密封更可靠、耐久。
    (4)内套伸入外套端部采取牢固的防脱出设计,使产品更具安全性。
